嵌入式工控主板定制开发流程及硬件设计要点解析
日期:2026-08-20
标签:工控主板,ARM核心板,嵌入式硬件,电路设计
在工业自动化项目里,我们经常遇到这样的场景:设备厂商拿着成熟的商用主板方案,却在现场遭遇“水土不服”——不是接口数量差一个,就是工作温度扛不住,甚至因为某个串口被占用导致整条产线停摆。这并非个别现象,而是定制化需求与标准化硬件之间永恒的矛盾。当通用板卡无法契合特定工况时,**工控主板**的定制开发便不再是“可选项”,而是“必答题”。

为什么通用方案总在“最后一百米”掉链子?

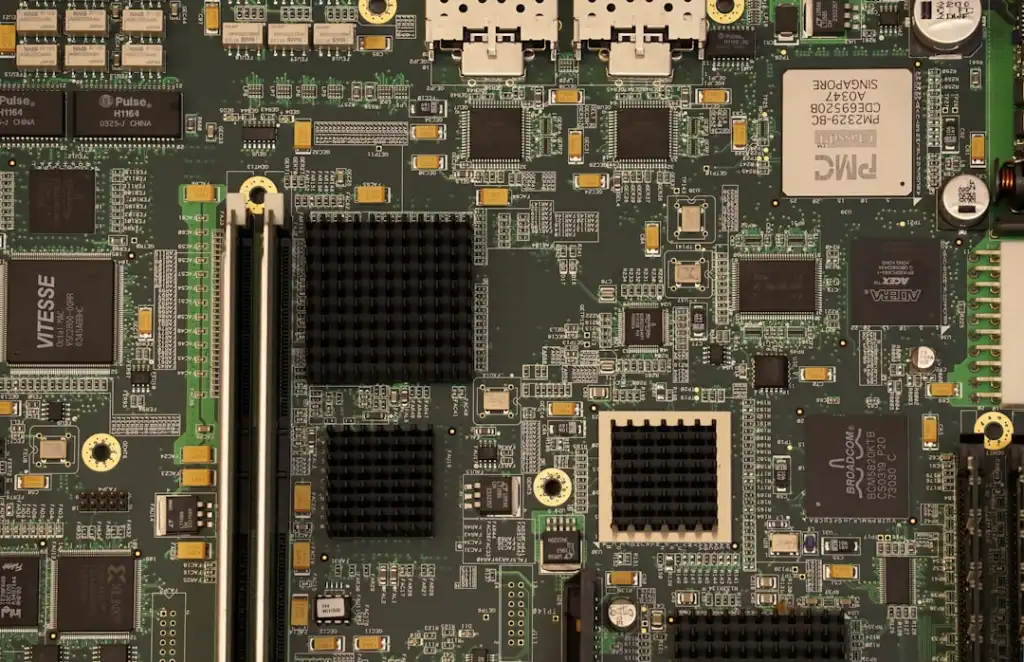

根源在于,商用主板的设计逻辑是“覆盖最大公约数”,而工业场景恰恰追求“精准匹配”。比如,一台数控机床可能需要6路独立RS485,但市面板卡通常只给4路;一套电力监测设备要求-40℃冷启动,而消费级芯片在-10℃就可能罢工。更关键的是,**电路设计**上的细微差异——电源纹波、信号完整性、EMC防护——往往决定了系统在强电磁干扰环境下是稳定运行还是频繁重启。这些,不是靠后期“打补丁”能解决的。定制开发流程:从需求到量产的四步走
第一步,**需求冻结**。这阶段要跟客户抠细节:工作温度范围、湿度、振动等级、供电电压波动、接口类型与数量、操作系统要求,甚至PCB板卡的尺寸和安装孔位。一个容易忽略的点是**长期供货周期**——工业设备生命周期常达5-10年,芯片的选型必须考虑其生命周期和替代方案,避免产品刚上市核心器件就停产。 第二步,**方案设计与评估**。硬件工程师会基于需求做**ARM核心板**选型,这是整块主板的“大脑”。这里要权衡性能、功耗、外设资源、性价比。比如,i.MX8M系列适合边缘计算,STM32MP1则更偏向实时控制。同时,同步进行散热仿真和信号完整性预分析,提前规避风险。 第三步,**原理图与PCB设计**。这是**电路设计**的核心环节。工业级产品对PCB层数、走线阻抗、电源层分割、地平面完整性有严格要求。举个例子,我们曾为一个客户设计4层板,但因其电机驱动电流高达20A,不得不改为6层板,并增加独立的功率地层,才将EMI辐射降低了15dB。 第四步,**打样、测试与验证**。不仅是功能测试,更要过“酷刑”:高低温循环(-40℃~85℃)、湿热老化、振动冲击、静电放电(ESD)、群脉冲(EFT)……每一项都有对应的国标或IEC标准。只有全部通过,才能进入小批量试产。
