在工业4.0与边缘计算加速落地的当下，嵌入式硬件正面临更严苛的运行环境与算力需求。作为设备控制中枢的工控主板，其电路设计质量直接决定了系统在宽温、强干扰、长周期运行下的可靠性。渝中区音迪娱网络技术在服务工业客户的过程中发现，不少研发团队在ARM核心板选型与底板设计衔接阶段，常因细节处理不当导致项目反复改板。

电源完整性与信号回流：被忽视的高频陷阱

工控场景中，开关电源纹波与负载瞬态响应往往比消费级产品恶劣数倍。若电路设计阶段未对DC-DC环路补偿、去耦电容位置做针对性优化，ARM核心板在高负载切换时极易触发欠压复位。更隐蔽的问题在于高速信号的回流路径——当信号换层参考平面不连续时，回流被迫绕行，形成等效辐射天线，直接恶化EMC测试余量。

某款基于Cortex-A55的工控主板在EMC辐射骚扰测试中，700MHz频点超标6dB。排查后发现，DDR4时钟线在过孔换层处未伴随地过孔，回流面积增大约40%。调整叠层并增加伴随地孔后，余量恢复至4dB以上。

ARM核心板与底板的接口协同设计

多数研发团队直接采购ARM核心板进行底板开发，但核心板厂商提供的参考设计未必覆盖全部工业外设组合。常见痛点包括：

• 电平匹配缺失：核心板IO域为1.8V，而底板扩展的RS-485收发器为3.3V逻辑，直连将导致长期可靠性下降；
• 时序余量不足：SDIO接口走线等长误差超过50mil，在-40℃低温下出现eMMC识别失败；
• 地平面分割：模拟采样地与数字地单点连接位置不当，引入mV级工频干扰。

建议在原理图阶段即建立接口约束表，明确每组信号的电压域、驱动能力与端接要求，并通过SI仿真验证关键网络。

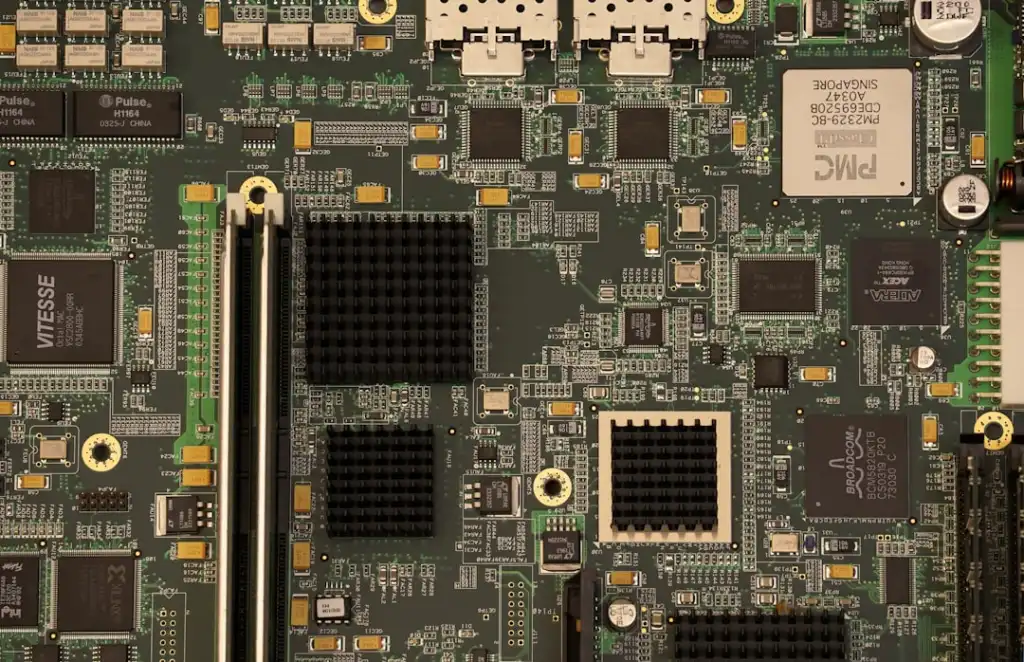

热设计与防护电路的工程取舍

工业现场的温度跨度常达-40℃~85℃，工控主板的局部热点若仅靠自然散热，结温极易逼近极限。在电路设计中，可通过以下策略优化：

1. 将LDO替换为同步整流DC-DC，降低热耗散30%以上；
2. 在PCB内层嵌入铜块或采用高导热FR-4材料，将热点传导至外壳；
3. 对RS-485、CAN等长线接口增加TVS与共模电感，防护等级按IEC 61000-4-5 Level 3设计。

需注意，防护器件布局必须紧靠连接器，否则浪涌能量仍会耦合至后级芯片。

从可执行的角度看，建议研发团队在投板前完成三项自检：电源树满载纹波实测、高速信号眼图抽检、以及整机在高温老化房中的72小时连续运行。这些步骤虽增加前期投入，却能大幅降低现场故障率。

随着RISC-V架构与Chiplet封装逐步渗透工业领域，嵌入式硬件的设计范式正在从单一主板向模块化、可重构方向演进。渝中区音迪娱网络技术将持续关注底层电路工艺与工业场景的深度耦合，为行业提供更具鲁棒性的硬件参考方案。
