智能硬件设备的算力密度逐年攀升，从边缘AI盒子到工业视觉检测终端，核心板卡的热流密度已普遍突破15W/cm²。对于采用ARM核心板方案的紧凑型设备而言，散热设计早已不是“加个风扇”那么简单——它直接决定产品在-20℃至70℃工况下的长期可靠性。渝中区音迪娱网络技术结合多年嵌入式硬件落地经验，分享一套经过量产验证的散热设计思路。

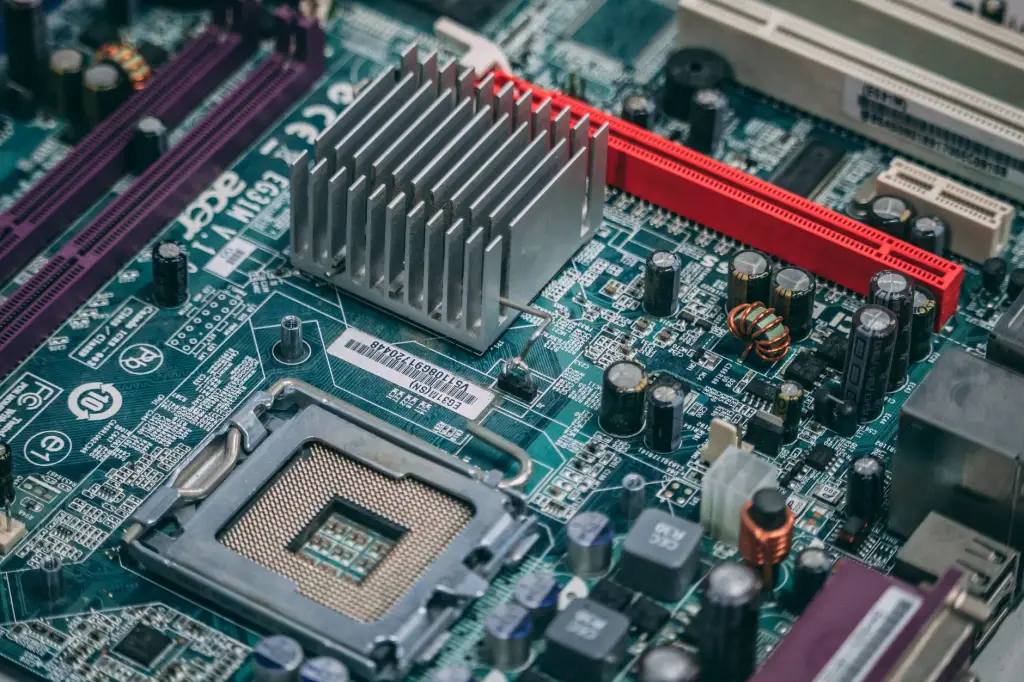

散热瓶颈：不止是“热”的问题

很多工程师初次接触工控主板时，习惯性盯着CPU结温（Tj）看，却忽略了PCB板级热阻与结构件之间的耦合效应。以四核Cortex-A55 ARM核心板为例，其SoC在满负荷下功耗约8W，但若热量无法从封装底部快速传导至散热器，热阻每增加0.5℃/W，壳温就会拉升15℃以上。更隐蔽的问题是，高温会加剧电源纹波、导致DDR信号时序偏移——这才是嵌入式硬件设计中真正的隐性故障源。

因此，我们的散热方案第一原则是：**从电路设计阶段就介入热仿真**，而非等结构定型后再补救。具体到渝中区音迪娱网络技术的实际项目流程，通常分为三层递进。

1. 板级热通道设计：铜箔与过孔的“毛细血管”

在PCB叠层中，我们会将SoC底部的散热焊盘直接连接至内层大面积接地铜箔（通常为2oz），并阵列布置直径0.3mm的过孔（间距0.8mm），形成垂直导热通道。实测表明，这种设计可将核心节点的热阻从8.5℃/W降至3.2℃/W。同时，关键电源芯片的散热焊盘下方预留独立热岛，避免与主地平面争夺导热路径。

• 过孔阵列密度：每平方厘米不少于120个，孔径与孔间距需匹配PCB厂工艺极限
• 导热铜箔厚度：优先选用2oz以上，成本敏感型项目可局部加厚
• 热敏器件布局：电解电容、晶振等远离高功耗区域，间距不小于5mm

2. 结构级散热：从“贴片”到“均温”

对于无风扇工业场景，我们推荐使用**铝制均温板+导热垫片**的组合。以某款ARM核心板为例，其SoC与金属外壳之间填充2mm厚、导热系数6W/m·K的硅胶垫，配合外壳内侧的0.5mm凸台设计，接触热阻可控制在0.2℃·cm²/W以内。若外壳为塑料材质，则需在核心板正上方嵌入铜质热沉，再通过热管导出至侧壁散热鳍片。

3. 动态控温策略：软件与硬件的协同

散热设计不完全是硬件的事。我们在嵌入式硬件中预置了热敏电阻采样点（位于SoC底部和电源电感旁），并配合Linux内核的cpufreq governor动态调频。当结温达到85℃时，系统自动将主频从1.8GHz降至1.2GHz，同时提升散热风扇PWM占空比（若配置）。这种策略可将峰值功耗降低30%，而性能损失仅在重度负载下感知。

量产案例：边缘计算盒子的散热验证

以渝中区音迪娱网络技术为某物流分拣线定制的边缘计算盒子为例，该设备采用国产四核ARM核心板，整机功耗12W，外壳尺寸仅150×110×45mm。初期裸板测试中，满载运行10分钟后SoC温度飙升至97℃。经过上述板级过孔优化+均温板方案后，同等工况下温度稳定在71℃，温升降低26℃。在45℃环境温度老化测试中，连续运行72小时未出现降频或死机现象，满足工业级标准。

需要特别提醒的是，散热设计必须与EMC测试同步进行。某些导热垫片含碳纤维填充物，虽导热系数高，但可能引入天线效应干扰射频信号。我们最终选用陶瓷填充的硅基垫片，导热系数5W/m·K，同时通过IEC 61000-4-3辐射抗扰度测试。

回到本质，工控主板与ARM核心板的散热设计，考验的是对热路径、材料特性和系统功耗的全局把控。渝中区音迪娱网络技术坚持在每一个嵌入式硬件项目中，将热仿真数据与实测数据闭环验证，不迷信单一散热器规格，而是从电路设计源头构建热管理体系。毕竟，在严苛的工业现场，稳定运行才是唯一的验收标准。
