ARM核心板与工控主板如何协同设计?嵌入式硬件方案开发流程详解
日期:2026-09-15
标签:工控主板,ARM核心板,嵌入式硬件,电路设计
在工业自动化与边缘计算快速融合的当下,嵌入式硬件方案正从单一主板向模块化协同演进。渝中区音迪娱网络技术在服务客户过程中发现,越来越多项目要求将ARM核心板与工控主板组合使用,以兼顾算力弹性与接口扩展。这种协同设计并非简单堆叠,而是涉及信号完整性、电源域划分与热管理的系统性工程。
协同设计的两个核心矛盾
第一是高速信号与工业环境的冲突。ARM核心板通常运行在1.2GHz以上,DDR走线对阻抗匹配极为敏感,而工控主板上的继电器、电机驱动等负载会引入大量共模干扰。若电路设计阶段未做分区隔离,核心板极易出现偶发性死机。第二是电源时序问题,核心板的上电时序通常要求严格遵循SoC手册,而工控主板的多路DC-DC输出往往存在毫秒级偏差,导致启动失败。
一套可落地的协同开发流程
针对上述问题,我们建议采用以下嵌入式硬件开发路径:
- 需求拆分阶段:将实时控制、协议转换、人机交互分别映射到核心板与底板的资源上,明确接口类型(如PCIe、USB、CAN)和带宽余量。
- 原理图协同评审:核心板厂商提供参考设计,但底板需重新做电源树仿真,尤其注意DDR电源与模拟电源的隔离。
- PCB叠层与布局:建议采用8层板,核心板下方完整铺地,高速差分对远离板边和晶振区域至少5mm。
- 信号完整性验证:上电前用TDR测试阻抗,上电后抓取眼图,确保余量大于20%。
从设计到量产的三个实践建议

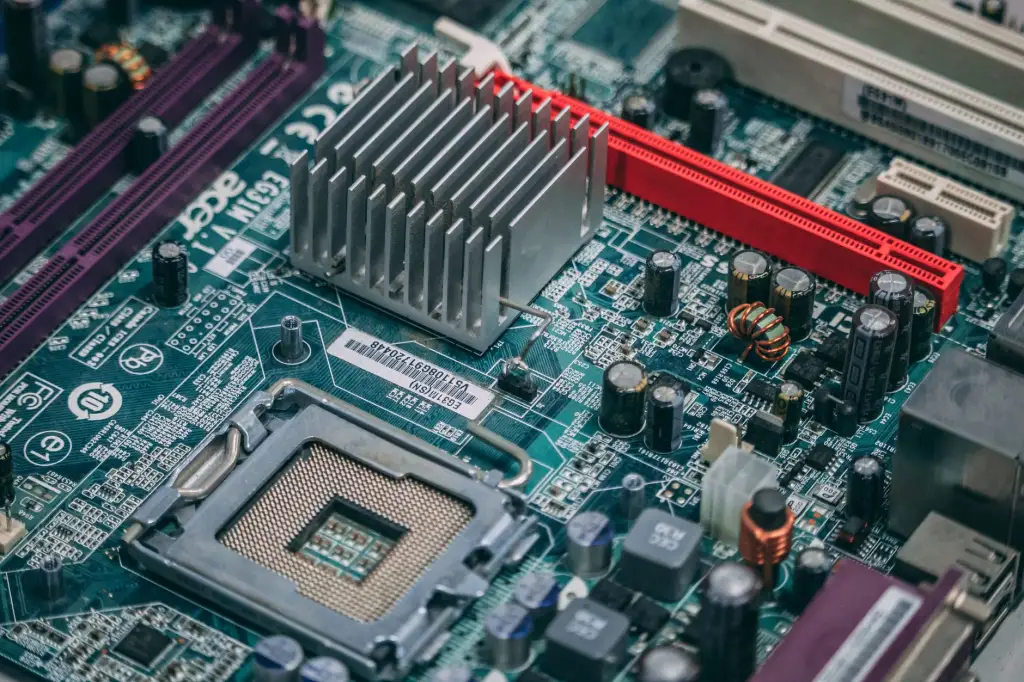

第一,工控主板的接口防护要前置。在RS485、CAN总线上预留共模电感和TVS,避免现场静电击穿核心板IO。第二,ARM核心板的散热设计不能只看结温,应实测底板环境温度对核心板温升的影响,必要时加装导热硅胶垫至金属外壳。第三,保留调试串口和JTAG接口的测试点,量产阶段可通过治具快速筛查焊接不良。
值得关注的趋势是,部分厂商开始推出“核心板+载板”的标准化生态,载板即工控主板,通过高密度连接器实现引脚兼容。这能缩短约40%的开发周期,但代价是载板布局灵活性下降。渝中区音迪娱网络技术建议,在项目初期就与核心板原厂确认长期供货计划和连接器寿命,避免后期改板。
嵌入式硬件方案的竞争力,越来越取决于协同设计的精细度。把电源、时钟、复位和高速总线当作一个整体来规划,而不是割裂地看待核心板与底板,才能真正降低返工率并提升工业现场的长期可靠性。
